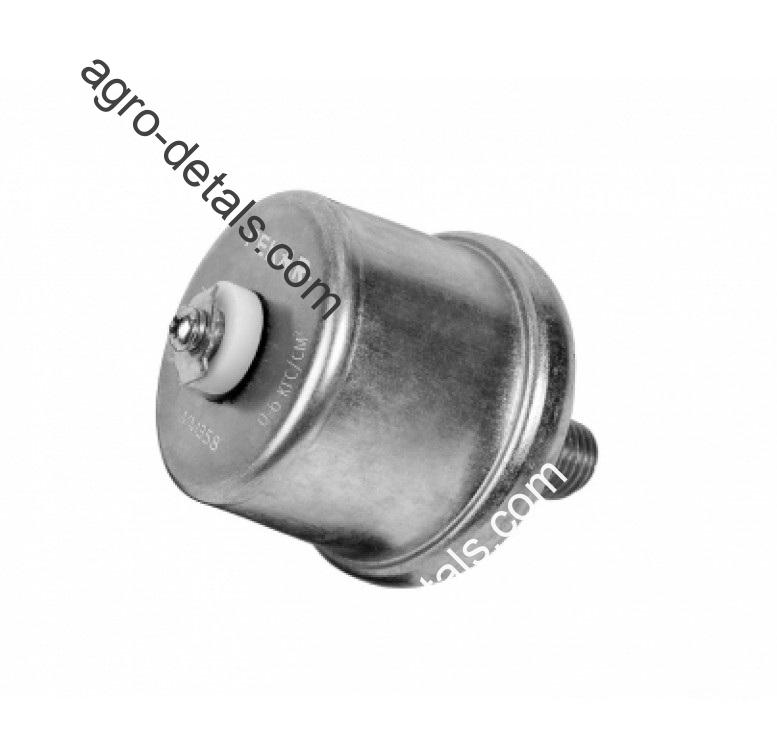

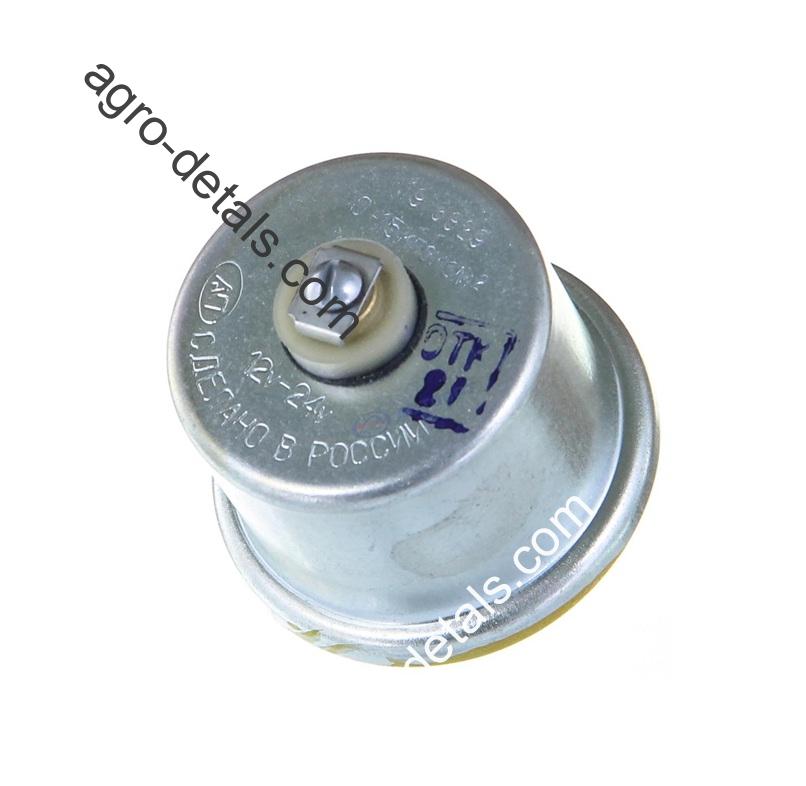

Датчик давления масла 19.3829 двигателя ЯМЗ 238,ЯМЗ 240 трактора К 700,К 701

Характеристики

Описание

Датчик давления масла 19.3829 двигателя ЯМЗ 238,ЯМЗ 240 электромеханический колесного трактора К 700,К 700А,К 701,К 702,К 744 производства ПТЗ.В основе работы датчика указателя давления масла (манометра) в системе смазки двигателя лежит свойство упругих элементов деформироваться под действием давления жидкости. В качестве упругих элементов используются гофрированные металлические мембраны жестко закрепленные по краю. Перемещение центра мембраны при ее деформации, вызванной изменением давления масла, передается на ползунок реостата. Сопротивление в цепи указателя давления масла изменяется, что приводит к отклонению стрелки указателя.В датчике давления указателя масла, закреплена мембрана с толкателем. Передаточный рычажок свободно качается на оси и отводится в исходное положение пружиной, воздействующей на двойной ползунок реостата. Регулировочным винтом передаточного рычажка обеспечивается установка стрелки указателя в исходное положение.Проволочный стержень служит для самоочистки штуцера датчика. Обмотка реостата выполнена из ни хромовой проволоки. В зависимости от величины давления масла в штуцере изменяется прогиб мембраны, а вместе с этим изменяется положение ползунков на обмотке реостата датчика.
