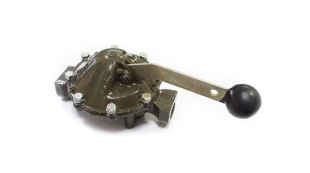

Насос РНМ-1 ручной подкачки топлива 700.11.00.130 трактора К 700,К 701

Характеристики

Описание

Насос РНМ-1 ручной подкачки топлива 700.11.00.130 с двигателем ЯМЗ 238,ЯМЗ 240 колесного трактора К 700,К 700А,К 701 производства ПТЗ.Насос ручной подкачки топлива представляет собой небольшой сборочный узел в алюминиевом корпусе, устанавливаемый в кабине и работающий системе питания двигателя тракторов К-700. Предназначен для пред пусковой подачи топлива в двигатель. Как это работает: Когда двигатель выключен то тракторист совершая возвратно-поступательные движения ручкой насоса РНМ-1 с помощью мембраны и системы клапанов, установленных внутри насоса 700.11.00.080 нагнетает давление топлива в систему, что облегчает пуск. Когда двигатель работает то клапаны открыты в автоматическом режиме.В корпусе насоса заключены три клапана и мембраны, все это закрыто крышкой и стянуто болтами. Для управления насосом РНМ-1 пользуются рычагом с рукояткой. Мембрана крепится в центре насоса между крышкой и корпусом, центральной своей частью прижата двумя тарелками и прокладкой к буртику головки болта с помощью гайки. Этот болт крепит двухлетий рычаг на крышке насоса с помощью шарниров. Сама рукоятка работает благодаря зубцам расположенных на ней и на рычаге. Также внутри насоса выточены три углубления для размещения и передвижения клапанов.
