Переключатель стартера ВК30 Б и аккумуляторных батарей 700.37.00.120 К-700,К-701
Доставка
Доставка транспортными компаниями Новая почта, САТ, Деливери, Гюнсел, Интайм, Автолюкс
Характеристики
Заказать
Описание

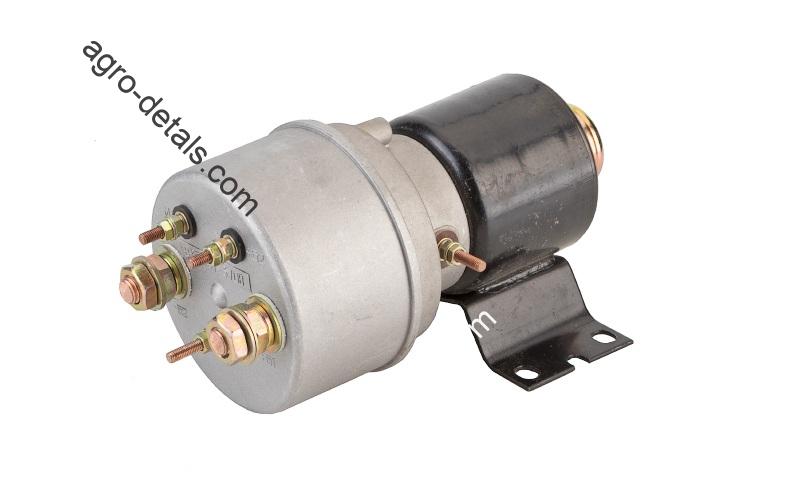

Переключатель стартера ВК30Б переключатель аккумуляторных батарей 700.37.00.120 колесного трактора Кировец К-700, К-700А, К-701 производства ПТЗ. Переключатель предназначен для переключения аккумуляторных батарей с параллельного соединения (12 В) на последовательное (24 В) для питания стартера и электродвигателя привода маслозакачивающего насоса. Переключатель состоит из контактной коробки 2 с выводными клеммами 1 для присоединения проводов, электромагнита 6 с подвижным сердечником 7, контактов 9, подвижных контактных дисков (главного 4 и дополнительного 5), главных контактов 3 и дополнительных контактов 8. На торце переключателя имеются клеммы: +Б1, +Б2, - Б2, РС, М. К этимклеммам подключаются следующие провода:
- к клемме +Б1 - провода от плюсовой клеммы левой аккумуляторной батареи и от клеммы „минус" указателя тока;
- к клемме +Б2 - провод от клеммы стартера, которая в свою очередь соединена с клеммой „плюс" правой аккумуляторной батареи;
- к клемме - Б2 - провод от минусовой клеммы правой аккумуляторной батареи;
- к клемме РС - провод к обмотке электродвигателя маслозакачивающего агрегата, провод к клемме реле включения стартера;
- к клемме М - провод от клеммы выключателя „массы".
На боковой поверхности переключателя имеются две клеммы обмотки электромагнита, к которым подключаются провода: от кнопки включения переключателя и от „массы" трактора. ☎+380954442877,☎+380636896755,✅agro-detal.com ⚙️| ⚡доставка ✈⏩
