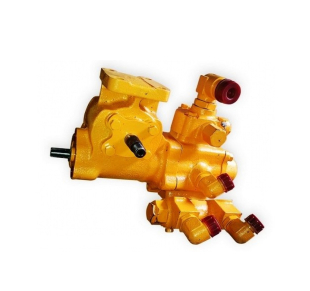

Гидроусилитель руля 700А.34.22.000-1 в сборе ГУР рулевого управления трактора К-700,К-700А,К-701
Характеристики
Заказать
Описание
Гидроусилитель руля 700А.34.22.000-1 в сборе ГУР (распределитель с редуктором), рулевого управления, колесного трактора К-700,К-700А,К-701 производства завода ПТЗ. Гидроусилитель руля ГУР является устройством золотникового типа с одноступенчатым редуктором червячного типа. К картеру на шпильках крепятся корпус золотника и крышка. В картере на игольчатых подшипниках смонтирован червячный вал 700А.34.22.018-1 и перпендикулярно ему на конических роликоподшипниках сектор 700А.34.22.029. К длинному концу червячного вала прикреплен золотник.Руль поворачивает червячный вал, червяк входит в контакт с сектором и поворачивает вал сошки. При повороте червячного вала перемещается золотник и происходит управление гидросистемой-давление рабочей жидкости подается в левую или правую рабочие полости силового гидроцилиндра, что усиливает разворот полу рам трактора. Золотник под воздействием пружин возвращается в исходное положение и полу рамы трактора перестают разворачиваться. Предохранительный клапан крепится к корпусу золотника.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе работы рулевого управления устанавливаемого на тракторе.Применяется на всех серийных моделях тракторов выпускаемых заводом изготовителем ПТЗ и их модификациями.
