Валик Т16.21.027-2 вилки включения муфты сцепления трактора Т 16,Т 16М,СШ 2540
Характеристики
Заказать
Описание

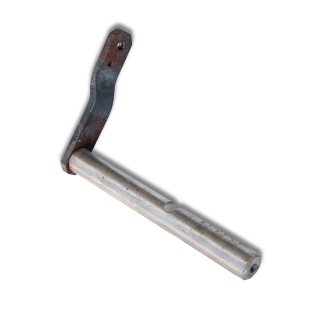

Валик Т16.21.027-2 вилки включения муфты главного сцепления колесного трактора Т 16,Т 16М,СШ 2540.Представляет собой металлический вал Г- образный формы с прорезью под шпонку для крепления по центру.Предназначен для включения тракторного сцепления.При нажатии на педаль сцепления усилие через тягу передается рычагу валика Т16.21.027-2, который поворачиваясь вправо, перемещает вилку выключения ДСШ14.21.127-1 влево. Вилка перемещает влево корпус муфты отводки Т16.21.125 с упорным подшипником 9588217с23, который отжимает нижние концы рычагов отжимных СШ20.21.116. При движении концов отжимных рычагов влево их верхние концы будут перемещаться вправо и сжимая пружины А38.325, передвигать нажимные диски ДСШ14.21.119А и ДСШ14.21.022А, сжатые совместно с ведомым диском муфты вала отбора мощности ДСШ14.21.023Б пружинами ДСШ14.21.141. При этом нажимные диски освободят ведомый диск главной муфты ДСШ14.21.021-2 и он не будет передавать вращение от коленчатого вала двигателя к первичному валу СШ20.37.065 коробки передач.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе работы муфты главного сцепления трактора.Применяется на всех серийных моделях тракторов выпускаемых ООО завод самоходных шасси ХЗТСШ г.Харькова и его аналогах.
