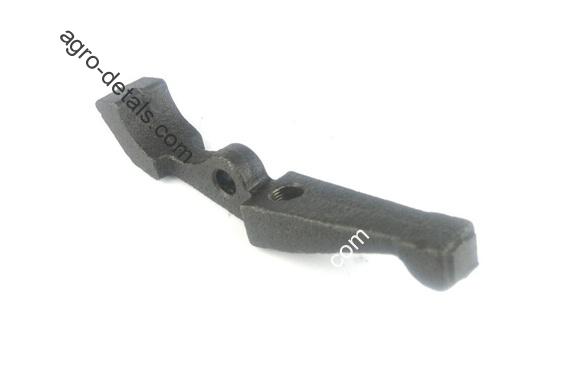

Рычаг отжимной ДСШ 14.21.116-1 корзины муфты сцепления трактора Т 16,Т 16М,СШ 2540

Характеристики

Описание

Рычаг отжимной ДСШ 14.21.116-1 лапка корзины муфты главного сцепления колесного трактора Т 16,Т 16М,СШ 2540.Это металлический рычаг который взаимодействует с выжимным подшипником при включении сцепления.Своей наружной обоймой подшипник нажимает на внутренние концы отжимных рычагов, а наружные концы отводят нажимной диск от ведомого, выключая сцепление. Отжимные рычаги СШ20.21.116 устанавливаются на пальцах, вставленных в отверстия проушин нажимного диска муфты ВОМ ДСШ14.21.119А и удерживаются пружиной выжимного рычага ДСШ14.21.120, надетой на выступающие концы пальца.В отжимном рычаге СШ20.21.116 имеется резьбовое отверстие для регулировочного винта.При нажатии на педаль сцепления верхние концы отжимных рычагов СШ20.21.116 будут перемещаться вправо и, сжимая пружины А38.325, передвигать нажимные диски ДСШ14.21.022А и ДСШ14.21.119А, сжатые совместно с ведомым диском муфты ВОМ ДСШ14.21.023Б пружинами ДСШ14.21.141. При этом нажимные диски освободят ведомый диск главной муфты сцепления ДСШ14.21.021-2 и он не будет передавать вращение от коленчатого увала дизельного двигателя к первичному валу коробки передач.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе работы корзины сцепления на тракторе.Применяется на всех серийных моделях тракторов выпускаемых заводом самоходных шасси ХЗТСШ  г.Харькова.​
