Турбокомпрессор ТКР 11Н-1 112.30003.00 двигателя СМД-60,СМД-62,СМД-63,СМД-72
Доставка
Доставка транспортными компаниями Новая почта, САТ, Деливери, Гюнсел, Интайм, Автолюкс
Характеристики
Заказать
Описание

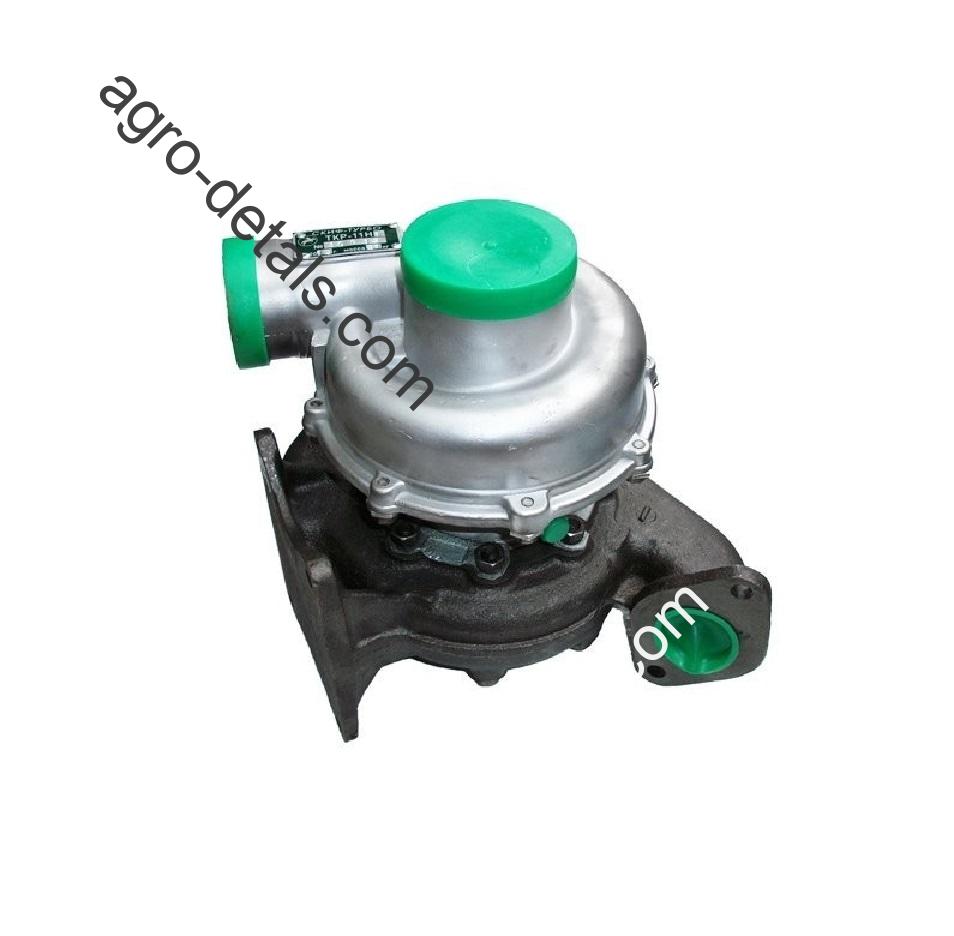

Турбокомпрессор ТКР 11Н-1 112.30003.00 дизельного двигателя СМД-60,СМД-62,СМД-63,СМД-72 трактора Т-150,Т-151,Т-156,Т-17221,Т-17021,Т-157,Т-150-05-09-25 производства Харьковского тракторного завода ХТЗ.Турбокомпрессор ТКР-11Н-1 (Т-150) (рисунок 1) включает в себя центробежный компрессор и радиальную центростремительную турбину. Осуществляет наддув воздуха в цилиндры дизеля посредством энергии выпускных газов. По причине того, что происходит принудительная подача воздуха в цилиндры, воздушный заряд увеличивается. Это приводит к эффективному сгоранию увеличенной дозы топлива и, как следствие, к повышению мощности двигателя в сравнении с тем, когда на нем не установлен турбокомпрессор.Турбокомпрессор устанавливается в развале блоков цилиндров. Крепится с помощью четырех шпилек фланцем (поз. 29) корпуса (поз. 19) турбины на крышке ресивера. Между фланцем (поз. 29) и крышкой ресивера находится железоасбестовая прокладка, которая снижает интенсивность теплового потока к крышке ресивера от турбины.К среднему корпусу (поз. 13) при помощи шпилек прикреплен корпус компрессора (поз. 10). Для уплотнения стыка в кольцевой канавке установлены резиновое кольцо (поз. 12) и паронитовая прокладка (поз. 28). Корпус турбокомпрессора выполнен литьем из сплава алюминия, с входным патрубком и спиральным каналом (улиткой) с выходным патрубком (поз. 1). Внутри к корпусу шпильками крепится через паронитовую прокладку (поз. 2) алюминиевая вставка (поз. 3), в которой находится лопаточный диффузор. Канал улитки, колесо (поз. 4) компрессора и вставка (поз. 3) образуют проточную часть, по которой в ресивер дизеля подается воздух.К противоположному фланцу корпуса (поз. 13) шпильками прикреплен корпус турбины (поз. 19). Проточную часть турбины образуют корпус (поз. 19), вставка (поз. 20), сопловый венец (поз. 25) и колесо (поз. 21). Корпус турбины ТКР-11Н-1 (Т-150) выполнен из чугуна, оснащен двумя входными патрубками, которые соединены сильфонными компенсаторами, а также фланцем (поз. 29) для крепления турбокомпрессора.
