Картер СШ20.39.137Б бортовой передачи левый заднего моста трактора Т16,СШ 2540
Характеристики
Заказать
Описание

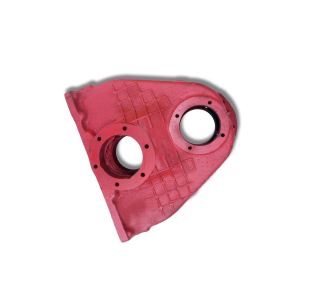

Картер СШ20.39.137Б бортовой передачи левый заднего ведущего моста колесного трактора Т16,Т 16М,Т 16МГ,СШ 2540.Это чугунная литая деталь на которой смонтированы все детали бортовой передачи. Картер бортовой передачи прикреплен к наружному фланцу левого рукава Т16.38.102 и служит левой опорой для корпуса трансмиссии самоходного шасси.Правая и левая бортовая передачи, кроме длины валов-шестерен Т16.39.104А и Т16.39.105А и расположения заливных и сливных отверстий в картерах, одинаковы.В верхней части картера бортовой передачи имеются два соосно расточенных отверстия, в которых размещены шариковые подшипники 309К и 60309К на которых вращается вал-шестерня Т16.39.105А.В нижней части картера бортовой передачи имеются два отверстия для роликовых конических подшипников 7512М и 7608К4 оси колеса А25.39.026А и прямоугольное окно, через которое устанавливают шестерню бортовую большую ДСШ 14.39.106Б. Прямоугольное окно имеет фланец для крепления картера нижнего с бонками ДСШ14.39.021А.Изготовлен из высокопрочной стали способной переносить большие механические нагрузки в процессе работы заднего бортового редуктора на ведущем заднем мосту трактора.Применяется на всех серийных моделях тракторов выпускаемых заводом самоходных шасси ХЗТСШ г.Харькова.
