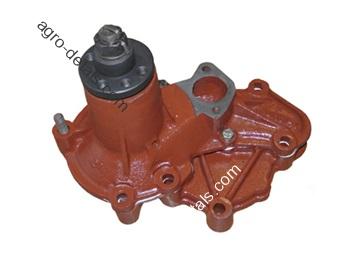

Насос водяной 14-13С2-1А помпа двигателя СМД-14 трактора Т 74

Характеристики

Описание

Насос водяной 14-13С2-1А помпа дизельного двигателя СМД-14 гусеничного трактора Т 74 ,Т-74С1,Т-74С2 производства ХТЗ. Водяной насос двигателя СМД-14, как и у ряда других двигателей, представляет общий узел с вентилятором. Корпус насоса с крышкой закреплен на передней части блока цилиндров болтами. Между стыковыми поверхностями крышки и корпуса установлена прокладка. Внутри корпуса помпы 14-13С2-1А размещается валик, установленный на подшипниках шарикового типа. К ступице закрепленной на валике шпонкой и гайкой, прикреплен болтами шкив с лопастями вентилятора, получающий вращение от коленвала двигателя через клиновидный ремень. На заднем конце вала закреплена крыльчатка, размещенная в водяной полости крышки. Вращение крыльчатки создает центробежные силы, которые выбрасывают воду в полость нагнетания. Данная полость имеет спиральное расширение по направлению вращения крыльчатки, что обеспечивает уменьшение скорости воды, но увеличение ее давления. При выходе воды из межлопастного пространства крыльчатки в ее центре создается разряжение, благодаря которому вода поступает сюда непрерывным потоком из полости всасывания. В крышке (верхняя часть) выполнено отверстие для удаления воздуха из насоса при заполнении водой системы. В нижней части крышки расположено отверстие для слива воды.Для предотвращения утечки воды из насосной полости существует специальное уплотнение. Шайба выполненная из текстолита, входит выступами в пазы крыльчатки, вращаясь вместе с ней. Пружина плотно прижимает шайбу к торцу втулки. Манжета перекрывает доступ воде в пространство между шайбой и валиком. Смазка подшипников осуществляется солидолом. Для предотвращения утечки смазки в корпусе помпы установлены сальники.                                 ☎+380954442877,☎+380636896755,✅agro-detal.com  ⚙️| ⚡доставка ✈⏩
