Насос шестеренный НШ10-3 гидравлической системы трактора Т25,Т25А
Характеристики
Описание

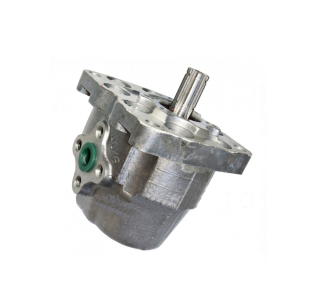

Насос шестеренный НШ10-3 гидравлической системы колесного трактора Т25,Т25А.
Насос шестеренный НШ-10М-3
Насос шестеренный НШ 10М-3-Л левый Гидросила (Кировоград) |
|
Особенности | левое вращение |
Каталожный номер | НШ10М-3-Л |
Применение | Т-25, Т-4А, Т-30, ХТЗ, Т-16, ТДТ-55А, ЛХТ, МТЗ, К-700, ТТ-4, ДТ-75, ДТ-175, Дон, Енисей, КСК, КС-6Б, КСКУ, КПС-5Г, Нива, Колос, Славутич, КЗС-9 М, ЭО-2626/2626А/2628 |
Количество шлицов |
6 |
Аналоги | НШ10У-3-Л или НШ10Б-3-Л/10Д-3-Л |
Вес |
1,9 кг |
Состояние |
Новое |
Гарантия |
12 месяцев |
Технические характеристики насоса НШ10М-3 |
|
Рабочий объем, см3 | 10 |
Давление номинальное, МПа | 16 |
Давление максимальное, МПа | 21 |
Частота вращения номинальная, с-1 |
40 |
Частота вращения максимальная, с-1 | 60 |
Частота вращения минимальная, с-1 |
16 |
Номинальная подача, л/мин |
22 |
Потребляемая мощность не более, кВт |
8,4 |
Предназначение
Шестеренчатые насосы предназначены для нагнетания и подачи рабочей жидкости (чаще всего это минеральное масло) в гидрообъемную систему тракторов, комбайнов и другой с/х техники и грузовых автомобилей, а так же в производственных системах (пресса, подъемники, станки и т.д.) Чтобы определить, какой НШ Вам нужно купить, можно оттолкнуться от его маркировки.
![]() |
Расшифровка гидронасосов НШ (насос шестеренный):
Как работает шестеренчатый насос
|
![]() |
Принцип работы достаточно прост: шлицевой вал насоса получает вращательный момент от специального ВОМ трактора, автомобиля или другой с/х техники. Внутри корпуса, на этому валу, установлена ведущая шестерня, которая входит в зацепление с ведомой шестерней, также внутри корпуса. Вращаются эти шестерни в направлении от центра, тем самым в камере А создается разряжение, жидкость вместе с впадинами зубьев шестерен перемещается по внутренним стенкам корпуса и в камере Б создается избыточное давление, жидкость выталкивается и тем самым создается напор в системе.
Устройство гидронасоса
№
поз.
|
Наименование детали | Обозначение | Количество |
1 | Крышка задняя | Н42.894.00.006 | 1 |
2 | Кольцо | 065-070-30-2-3826 ГОСТ 9833-73 | 2 |
3 | Втулка опорная | Н42.894.02.010 | 1 |
4 | Корпус | Н42.894.00.001 | 1 |
5 | Манжета | Н42.894.00.008 | 2 |
6 | Крышка передняя | Н42.894.00.005 | 1 |
7 | Манжета 1,2-16х30-2 | ГОСТ 8752-79 | 2 |
8 | Кольцо | Н42.894.00.009 | 1 |
10 | Пластина | Н42.894.00.007 | 2 |
11 | Фланец НШ10-М | 1 | |
12 | Болт М8х30 | ГОСТ7798-70 | 16 |
13 | Шайба 8.65 | ГОСТ6402-70 | 16 |
14 | Ротор ведущий | Н42.894.00.002 | 1 |
15 | Ротор ведомый | Н42.894.00.003 | 1 |
Присоединительные размеры гидронасосов НШ-10
Так же стоит отметить, что шестеренчатые насосы выпускаются как правые (вращение вала по часовой стрелке, если смотреть от привода), так и левые (вращение вала против часовой стрелки, если смотреть от привода). Если Вы перепутали направление вращения насоса и подключили не верно, практически сразу выдавит уплотнительный сальник и узел работать не будет. Подробно о том, как определить направление вращение вала, смотрите ниже.
Как самому определить направление вращения вала насоса НШ?
![]() |
![]() |
Если Вы по каким либо причинам не можете увидеть маркировку насоса то можете самостоятельно определить направление вращение ведущего вала.
1) Располагаем НШ валом вверх, как на фото сверху.
2) Входное отверстие ( отверстие, через которое происходит подача рабочей жидкости) располагаем на себя.
3) Если вал находится со смещением от центра в левую сторон, то НШ правого вращения (если смотреть от привода то вращается по часовой стрелке), если вал находится справа от центра тогда НШ левого вращения (если смотреть от привода то вал вращается против часовой стрелки).
