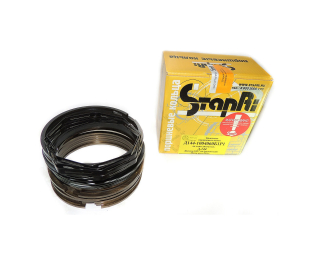

Комплект колец поршневых Д144-1004060Б1 двигателя Д 21,Д 37,Д 144 трактора Т16,Т25,Т40
Характеристики
Заказать
Описание
Комплект колец поршневых Д144-1004060Б1 дизельного двигателя Д 21,Д 37,Д 144 колесного трактора Т 16,Т 25,Т 40. В зависимости от типа применяемого поршня Д-144-1004021Б на цилиндрической наружной поверхности выполнены 3 канавки для установки компрессионных колец и 1 или 2 канавки для установки маслосъемных колец.
- Диаметр: 105,00 мм.
Нормативно-техническая документация: ГОСТ 621-87 Прозводство: Ставропольский завод поршневых колец Стапри.
Состав комплекта поршневых колец Д144-1004060Б1:
- Кольцо компрессионное А27.00.00.001 - 4 шт.
- Кольцо компрессионное А27.00.021 - 4 шт.
- Кольцо компрессионное А27.00.021 - 4 шт.
- Элемент маслосъёмного кольца А27.00.001 - 4 шт. или 8шт. для 5-ти канавочного поршня.
- Элемент маслосъёмного кольца А27.02.002 - 4 шт. или 8шт. для 5-ти канавочного поршня.
- Элемент маслосъёмного кольца А27.10.10.510 - 4 шт. или 8шт. для 5-ти канавочного поршня
В зависимости от типа применяемого поршня Д-144-1004021Б на цилиндрической наружной поверхности выполнены 3 канавки для установки компрессионных колец и 1 или 2 канавки для установки маслосъемных колец.
- Диаметр: 105,00 мм.
- Нормативно-техническая документация: ГОСТ 621-87
Прозводство: Ставропольский завод поршневых колец Стапри.
Состав комплекта поршневых колец Д144-1004060Б1:
- Кольцо компрессионное А27.00.00.001 - 4 шт.
- Кольцо компрессионное А27.00.021 - 4 шт.
- Кольцо компрессионное А27.00.021 - 4 шт.
- Элемент маслосъёмного кольца А27.00.001 - 4 шт. или 8шт. для 5-ти канавочного поршня.
- Элемент маслосъёмного кольца А27.02.002 - 4 шт. или 8шт. для 5-ти канавочного поршня.
- Элемент маслосъёмного кольца А27.10.10.510 - 4 шт. или 8шт. для 5-ти канавочного поршня
Технические характеристики поршневых колец.
Наименование |
Диаметр, мм |
Высота, мм |
Радиальная толщина, мм |
Профиль |
Материал |
Покрытие |
А27.00.00.001 |
105,00 |
3,00 |
4,50 |
|
СЧ |
Хп, Р, O, Fe |
А27.00.021 |
105,00 |
3,00 |
4,50 |
|
ВЧ |
Р, O, Fe |
А27.00.021 |
105,00 |
3,00 |
4,50 |
|
СЧ |
Р, O, Fe |
А27.00.001 |
105,00 |
3,00 |
4,50 |
|
СЧ |
Хп, P, О, Fe |
А27.02.002 |
105,00 |
3,00 |
4,50 |
|
СЧ |
Хп, P, О, Fe |
А27.10.10.510 |
96,40 |
5,90 |
0,50 |
|
РР |
Хп, P, О, Fe |
Для выпоолнения ремонтных работ на дизелном двигателе применяютя ремонтные размеры поршневых колец Д144-1004060Б1Р1 и Д144-1004060Б1Р2.
Компрессионные поршневые кольца используются для того, чтобы не дать газам вырваться в картер. Внешний диаметр кольца имеет больший размер, нежели внутренний размер цилиндра, благодаря чему доля кольца оказывается вырезанной. Данная недостающая часть получила название «замок».
Маслосъемные поршневые кольца не дают дизельному маслу проникать в камеру сгорания. Они снимают лишнее масло с боковых стенок цилиндра. Устанавливать их нужно ниже компрессионных колец. Также такие детали обладают специальными сквозными прорезями для отвода масла во внутреннюю полость поршня.
Комплект колец поршневых Д144-1004060Б1 применяеться в дизельных двигателях Д-145, Д-144, Д-130, Д-120, Д21А1, которые устанавливаются на тракторы Т-40, Т25А, ХТЗ-2511 и др., а также на самоходные шасси Т-16МГ (СШ-2540) и разнообразную дорожно-строительную технику.
