Вилка 700.17.01.143-2 привода управления муфтами грузового вала трактора К 700,К 700А,К 701,К 744
Характеристики
Заказать
Описание

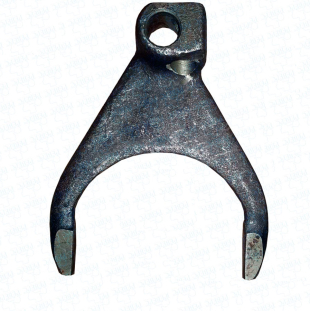

Вилка 700.17.01.143-2 привода управления муфтами грузового вала коробки перемены передач КПП колесного трактора К 700,К 700А,К 701,К 744 производства ПТЗ.Это литая металлическая вилка которая одевается на валик рейку 700.17.01.407-01 трансмиссии трактора.Располагается в нижней части коробки передач и отвечает за своевременное включение и отключение задней передачи КПП тракторов К-700.Вилка располагается на шлицевом конце валик-рейки 700А.17.01.495 (валик-рейка 700.17.01.407-01 для К-700, валик-рейка 700.17.01.495 для К-700А, К701, К-744), закреплённой в нижней половине картера Коробки передач 700А.17.00.000. Лапками соединяется с зубчатой муфтой заднего хода 700.17.01.097, расположенной на грузовом валу 700А.17.01.102-3.Валик фиксирует вилку в одном из положений включения и выключения задней передачи. Когда задняя передача включена-вилка передвинула зубчатую муфту в положение соединения с шестерней заднего хода 700А.17.01.074. Так как муфта находится в постоянном зацеплении своими шлицами с грузовым валом, то в этом режиме начинает передавать на него крутящий момент от шестерни. Когда задняя передача выключена-вилка передвинула муфту и разъединила её с шестерней заднего хода.Изготовлена из высокопрочной паковочной стали 20ХГНР способной переносить большие механические нагрузки в процессе работы трансмиссии на тракторе.Применяется на всех серийных моделях тракторов выпускаемых заводом изготовителем и его аналогах.
