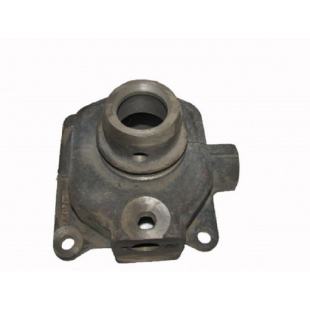

Колонка СШ20.37.182 рычага переключения передач коробки трактора Т 16,СШ 2540
Характеристики
Заказать
Описание
Колонка СШ20.37.182 рычага переключения передач коробки КПП колесного трактора Т 16,Т 16М,Т 16МГ,СШ 2540.В чугунной колонке СШ20.37.182 смонтирован рычаг переключения передач Т16.37.184-1. Колонка СШ20.37.182 прикреплена к крышке корпуса главной передачи СШ20.37.050-01 четырьмя болтами.В верхней части колонки СШ20.37.182 имеется сфера, сопрягаемая со сферической частью рычага переключения передач Т16.37.184-1. Сферическая часть рычага Т16.37.184-1, являющаяся опорной, расположена ближе к нижнему концу, вследствие чего усилие, прикладываемое к верхнему концу для переключения передач, не превышает 5 кг.Рычаг переключения передач Т16.37.184-1 в сферической выточке колонки СШ20.37.182 удерживается пружиной 54.37.462, верхний конец которой упирается через шайбу в шплинт, вставленный в отверстие рычага. Нижний конец пружины 54.37.462 упирается в сферическую крышку - колпачок А37-63 . Крышка - колпачок А37-63, кроме того, закрывает колонку сверху.Сверху на колонку СШ20.37.182 и рычаг переключения передач Т16.37.184-1 надет резиновый чехол 54.37.489, удерживаемый стяжным хомутом. Резиновый чехол предохраняет детали механизма переключения передач СШ20.37.057 от влаги и пыли.Изготовлена из высокопрочной стали способной переносить большие механические нагрузки в процессе работы коробки перемены передач на тракторе.Применяется на всех серийных моделях тракторов выпускаемых заводом самоходных шасси ХЗТСШ г.Харькова и его аналоги.
