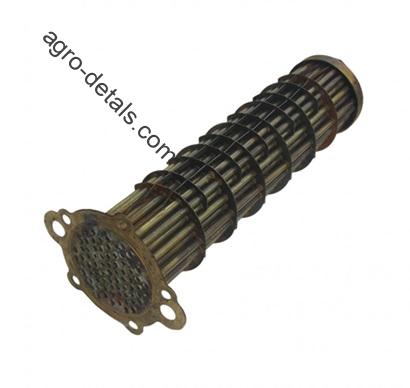

Сердцевина теплообменника 31-11С3Б системы смазки двигателя СМД-31, СМД-31А комбайна Дон-1500

Характеристики

Описание

Сердцевина теплообменника 31-11С3Б системы смазки дизельного двигателя СМД-31, СМД-31А, СМД-31.01, СМД-31Б.04 комбайна Дон-1500. Смазочная система предназначена для бесперебойной подачи масла к трущимся деталям дизеля с целью уменьшения трения и изнашивания деталей, а также для отвода от них теплоты и продуктов изнашивания.Полнопоточный масляный фильтр 31А-10с2 дизеля СМД-31 установлен на левой стороне блок-картера. Поток охлажденного в теплообменнике масла, направляясь в магистраль дизеля, проходит основную очистку в полнопоточном масляном фильтре.Фильтр представляет собой алюминиевый корпус, к которому с помощью стержней прикреплены две одинаковые фильтрующие секции, работающие параллельно. Каждая секция состоит из неразборного фильтрующего элемента (31А-10с8) и колпака. Уплотнение фильтрующего элемента с корпусом обеспечивается прокладкой, а по стержню - уплотнительным кольцом, размещенным в опорной чашке. Масло по каналам в корпусе фильтра поступает в полость между колпаком и фильтрующим элементом. Пройдя через фильтрующие элементы, масло через окна в переходниках, по каналам в корпусе поступает в главную масляную магистраль дизеля.В корпусе фильтра размещены два клапана: перепускной и предохранительный. Перепускной клапан открывается при разности давлений 0,18 ... 0,23 МПа (1,8 ... 2,3 кгс / см2) и служит для перепуска масла в магистраль в случае загрязнения фильтрующих элементов. Предохранительный клапан служит для поддержания давления в главной масляной магистрали в пределах 0,4 ... 0,55 МПа (4,0 ... 5,5 кгс / см2). Принцип его действия был описан ранее. Масляный фильтр турбокомпрессора сетчатого типа 17К-28с9А установлен на дизелях типа СМД-23/24 для дополнительной очистки масла, поступающего в турбокомпрессор. Фильтр состоит из литого чугунного корпуса, стального штампованного колпака и разборного фильтрующего элемента. В дно колпака вварен стержень - ось фильтрующего элемента. На верхний конец стержня навернута гайка с помощью которой колпак с фильтрующим элементом прикреплен к корпусу. Стык колпака с корпусом герметизируют резиновыми кольцами. Фильтрующий элемент поджимают к корпусу пружиной и уплотняют резиновыми кольцами.Масло из главной магистрали по маслоподводящей трубке поступает в фильтр. Пройдя через отверстие сетчатого фильтра, дополнительно очищенное масло попадает во внутреннюю полость фильтрующего элемента, откуда по сверлению в корпусе фильтра и трубке подводится к подшипнику турбокомпрессора.   ☎+380954442877,☎+380636896755,✅agro-detal.com  ⚙️| ⚡доставка ✈⏩
