Блок картер 22-01С2Б-01 двигателя СМД-15, СМД-17, СМД-18, СМД-18Н.01, СМД-20, СМД-22, СМД-23

Характеристики

Описание

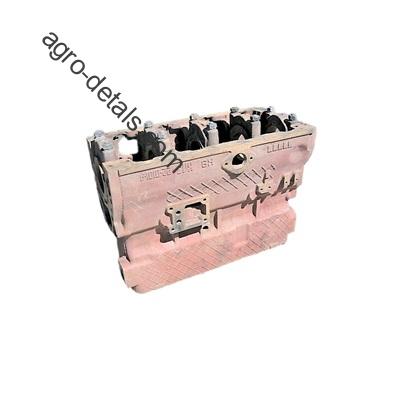

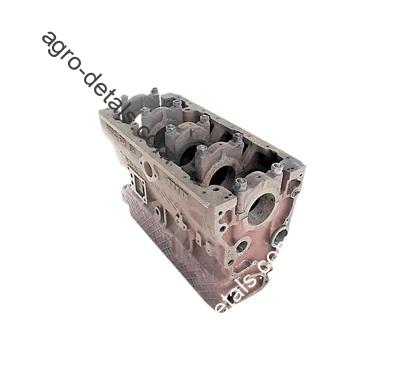

Блок картер 22-01С2Б-01 дизельного тракторного двигателя СМД-15, СМД-17, СМД-18, СМД-18Н.01, СМД-20, СМД-22, СМД-23 производства Харьковский моторостроительный завод «Серп и молот». Блок – картер является корпусной деталью, представляет собой чугунную отливку, верхняя часть которой образует блок цилиндров, а нижняя – верхнюю часть картера коленчатого вала. В верхней части блок – картера выполнены вертикальные расточки, в которых установлены гильзы цилиндров. Полость между стенками блок – картера и гильзами служит для прохода ОЖ. В поперечных перегородках нижней части блок – картера расточены поверхности, предназначенные для подвески коленчатого вала. Вместе с крышками они образуют постель для коренных подшипников коленчатого вала. Для обеспечения соосности коренных подшипников расточка постелей блок – картера производится в сборе с крышками с одной установки. Поэтому крышки коренных подшипников невзаимозаменяемые. В передней стенке блок – картера запрессована бронзовая втулка, которая является передней опорой распределительного вала, две другие опоры расточены в теле блока. На наружных боковых поверхностях блок – картера имеется ряд обработанных проволочных плоскостей для крепления сборочных единиц и агрегатов. К переднему торцу блок – картера крепится картер и крышка картера распределительных шестерен. К крышке картера крепится разъёмная передняя опора. К задней проволочной  плоскости блок – картера крепится картер маховика. Картер маховика выполнен из алюминиевого сплава. Картер маховика дизелей со стартерным пуском – фланец для крепления картера. Установочная шпилька, ввёрнутая в резьбовое отверстие на картере маховика, служит для определения положения поршня первого цилиндра в в.м.т. В связи с применением на дизелях охлаждения поршней маслом в блок – картере касательно каналу главной масляной магистрали выполнены четыре сверления, в которые устанавливаются форсунки. Выходя из сопла форсунки, струя масла омывает донышко поршня, охлаждая его. Вкладыши коренных подшипников изготовлены из биметаллической полосы сталь – сплав А020 – 1. Гильзы цилиндров съемные, “мокрого” типа, изготовлены из специального чугуна. Внутренняя поверхность гильзы закалена ТВЧ. Гильза устанавливается в блок – картер по двум центрующим пояскам: верхнему и  нижнему. В верхнем пояске гильза закрепляется буртом, в нижнем уплотняется резиновыми кольцами, размещенными в канавках блок – картера. Полость между стенками блока цилиндров и гильзами образует рубашку охлаждения, заполненную ОЖ. Головка цилиндров лита из чугуна, общая для всех цилиндров. Для  уплотнения плоскости разъёма между головкой и блоком цилиндров установлена прокладка из асбостального полотна. В головке выполнены впускные и выпускные каналы, закрываемые клапанами. Для совершенствования процесса смесеобразования впускные каналы в головке цилиндров дизелей выполнены по типу винтового канала, создающего вращательное движение воздушного заряда вокруг оси цилиндра. Для повышения износостойкости посадочных мест под клапаны головки цилиндров установлены седла из специального жаропрочного сплава. На головке цилиндров имеется четыре гнезда для установки форсунок. Внутренние полости, выполненные в головке цилиндров, служат для прохода ОЖ. На головке монтируется клапанный механизм, который закрыт алюминиевым колпаком. Стык между колпаком и корпусом колпака уплотнён пренитовой прокладкой.   ☎+380954442877,☎+380636896755,✅agro-detal.com  ⚙️| ⚡доставка ✈⏩
